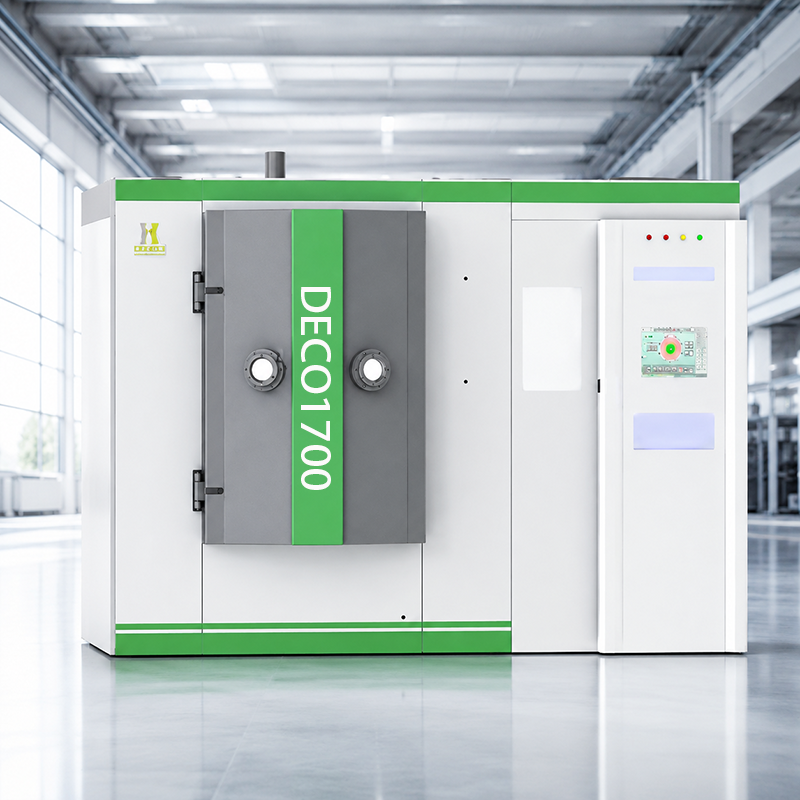

China DECO1700 Große dekorative PVD-Beschichtungsanlage – Serienfertigung von zuverlässigen Lieferanten und Herstellern
Hohe Ablagerungsrate
Die Stromdichte im Lichtbogenfleck beträgt bis zu 1012 A/m², die Energiedichte bis zu 1013 W/m². Die hohe Energiedichte führt direkt zur Umwandlung des Zielmaterials im Lichtbogenfleck vom festen Zustand in ein Metalldampfplasma.
Hohe Ionisierungsrate
Zwischen der Kathodenverdampfungsquelle und dem Gehäuse entsteht eine Lichtbogenentladung, und zwischen der Werkstückbasis und dem Gehäuse entsteht eine Glimmentladung, wodurch das Kathodenziel verdampft und ionisiert wird, im Allgemeinen bis zu 60-80%.
effizient und bequem
Vollautomatisches Beschichtungssystem, effizient und zuverlässig, fähig zur Chargenproduktion 4-5 Mal am Tag, ausgestattet mit historischen Aufzeichnungen, speicherbaren Prozessrezepten, Offline-Bearbeitung, Störungsalarm und Touchscreen-Bedienung.
Hohe Schlagfestigkeit
Der Film weist eine mittlere Härte, Filmhaftung, hohe Steifigkeit und gute Schlagfestigkeit auf und eignet sich daher für die Grobbearbeitung.
-
Fähigkeit zur schnellen Lieferung (Kürzester Produktionsprozess) - individuell angepasst
- Hohe Stabilität (Mehr als 10 Jahre Produktionserfahrung)
Werkstück:
42CrMo (38-42HRC)
GB: 42CrMo
ASME:4140
JIS: SCM440
Schnittdaten: Sacklochbohrung
Schnittgeschwindigkeit Vc = 70 m/min
Vorschub Fn = 0,15 mm/r
Kühlung: Externe Kühlung, Emulsion
Ergebnis:
Das beschichtete Werkzeug HPD130 von Huasheng erreicht eine Standzeit von 63 Metern.
Das beschichtete Werkzeug des Konkurrenten BHE bietet eine Standzeit von 49 Metern.
Die Standzeit der Schneide wurde um 28,6 % verbessert.
Die Kombination von Multi-Arc-Ionenplattierung und Magnetron-Sputtern sorgt für eine überlegene Filmhaftung und -dichte.
Ausgestattet mit SPS und Touchscreen zur Unterstützung von manuellen, halbautomatischen und vollautomatischen Betriebsabläufen.
Ideal für Stahl, Edelstahl, Titan, Messing, Aluminium, Glas, Kristall, Keramik und Polymere.
Technische Spezifikationen
| Modellnr. | DECO1700G / DECO1700B / DECO1700H |
| Beschichtungstechnologie | Mehrbogen-Ionenplattierung + Magnetron-Sputtern |
| Beschichtungsfarbe | Gold, Roségold, Gold, Imitationsgold, Schwarz, Anthrazit, Bunt, Blau und Sonderfarben |
| Anwendungssubstrat | Stahl, Edelstahl, Titan, Messing, Aluminium, Glas, Kristall, Keramik, Polymere |
| Anwendungsgebiet | Badezimmerausstattung, Eisenwaren, Elektronik, Uhren, Schmuck, Golfausrüstung, Küchenartikel |
| Struktur | Zweigeteilte Bauweise, vertikal seitlich öffnende Tür, 2 Fenster |
| Steuermodus | Manuell + Halbautomatisch + Vollautomatisch / Touchscreen + SPS |
| Luftsystem | Massenflussregler, 1–4 Kanäle |
| Ultimativer Staubsauger | 6 × 10⁻⁴ Pa |
| Betriebstemperatur | Raumtemperatur bis 300 °C |
| Bogenziel | 12 Stück optional, Ø 100 × H 40 mm |
| Zylindrisches Ziel | 16 Stück optional, Ø 70 × H 1150 mm |
| Zylindrisches Bogenziel | 1 Stück optional, Ø 70 × H 1150 mm |
| Bearbeitungszeit | Etwa 4 Stunden pro Charge, abhängig vom Prozess |
Häufig gestellte Fragen
1. Welche Beschichtungstechnologien werden in der DECO1700-Serie verwendet?
Die DECO1700-Serie vereint Multi-Arc-Ionenplattierung und Magnetron-Sputtern. Diese Kombination ermöglicht eine hocheffiziente Abscheidung, eine exzellente Schichtdichte und eine starke Haftung auf verschiedenen Substraten.
2. Welche Materialien können mit diesem System beschichtet werden?
Dieses Gerät ist äußerst vielseitig und mit einer breiten Palette von Substraten kompatibel, darunter Metalle (Stahl, Edelstahl, Titan, Messing, Aluminium) sowie nichtmetallische Werkstoffe wie Glas, Kristall, Keramik und Polymere.
3. Welche Farben kann die Maschine DECO1700 erzeugen?
Die Maschine kann ein breites Spektrum an dekorativen und funktionalen Farben auftragen, darunter Gold, Roségold, Gold, Imitationsgold, Schwarz, Anthrazit, Bunt (Regenbogen), Blau und andere kundenspezifische Farben gemäß den jeweiligen Prozessanforderungen.
4. Wie lange dauert der PVD-Beschichtungsprozess pro Charge?
Die typische Prozesszeit beträgt etwa 4 Stunden pro Charge. Die genaue Dauer hängt jedoch von der spezifischen Beschichtungsdicke, dem Substratmaterial und den Anforderungen des Rezepturprozesses ab.
5. Welche Steuerungsmodi und Automatisierungsoptionen stehen zur Verfügung?
Das System bietet flexible Steuerungsmodi, darunter manueller, halbautomatischer und vollautomatischer Betrieb. Die Benutzeroberfläche wird von einer leistungsstarken SPS in Kombination mit einem intuitiven Touchscreen für präzise Steuerung gesteuert.
6. Welche wichtigen Vakuum- und Temperaturleistungsmerkmale bietet dieses Modell?
Die DECO1700-Serie erreicht ein Endvakuum von 6 × 10⁻⁴ Pa und gewährleistet so eine saubere Beschichtungsumgebung. Sie unterstützt einen Betriebstemperaturbereich von Raumtemperatur bis 300 °C und eignet sich daher für Substrate mit unterschiedlichen thermischen Toleranzen.
